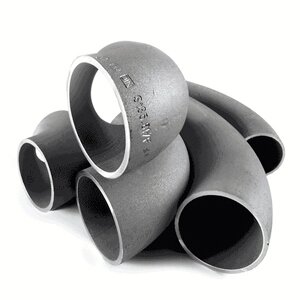

Отвод крутоизогнутый 180 гр

Отвод крутоизогнутый с углом 180 градусов ставится при необходимости изменения направления и поворота трубопровода. Соединяемые трубы должны быть одного диаметра, соединение происходит встык и осуществляется посредством сварки. Радиус кривизны в таком изделии невелик (1-1,5 условного диаметра), что обуславливает сравнительно небольшие размеры и вес изделия. Выполняются из углеродистой и низколегированной стали. Изготовка может производится методом штамповки (из труб или из листа с последующей сваркой продольного шва) или методом горячей протяжки.

Способ изготовления отвода крутоизогнутого с углом 180 градусов методом горячей протяжки по сердечнику представляет собой следующий технологический процесс: мерные трубы-заготовки подаются на штангу гидравлического пресса. Рогообразный сердечник (изогнутый конус с эксцентрично увеличивающимся диаметром) установлен на переднем конце штанги, он и является основным инструментов в данном процессе. Штанга закреплена замками (силовым и несиловым), открытие которых происходит поочередно. В момент, когда загружают трубы-заготовки, силовой замок открыт, а несиловой - закрыт. В момент рабочего хода конструкции несиловой замок открывается, а силовой, соответственно, закрывается. Трубы-заготовки проталкиваются по штанге с помощью захвата. Сам процесс протяжки осуществляется в печи с местным нагревом газовыми горелками. Таким образом, благодаря протяжке заготовки по рогообразному сердечнику, получают отвод 180 градусов.

При таком методе изготовления отводов, труба-заготовка получает значительные деформации, При радиусе изгиба отвода, равном условному проходу, происходит увеличение трубы-заготовки на пятьдесят процентов, а в случае, если радиус изгиба отвода в полтора раза больше условного прохода, то увеличение составляет тридцать три процента. Вместе с тем, этот метод на порядок лучше, например, метода гнутья, так как у полученных отводов одинаковая толщина стенок по сечению, а кроме того, он дешевле, что обеспечивает более приемлемую цену при продаже изделия.
